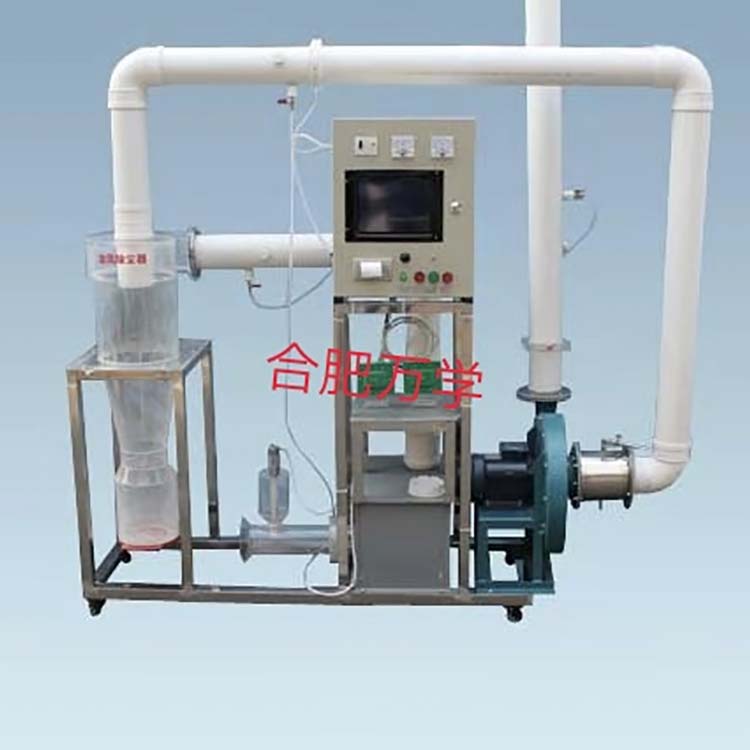

产品型号:

HFWX-005-II

产品价格：

17500

一、原理、用途及特点：

旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。

二、主要技术参数及指标：

1、风量：300~700m3/h；

2、入口气体含尘浓度：<50g/ m3

3、除尘效率：70%~80%；

4、压力降：<2000Pa；

5、装置外形尺寸：长1800mm宽450mm高1600mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；

7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、在线进、出粉尘浓度检测系统（日本进口传感器）2套：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM；

2、在线风压、风量及风速检测系统1套：压力传感器1套：远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±1%；

3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA（4线制）、供电9-36VDC；

4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；

5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

6、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；

7、有机玻璃粉尘自动加料装置1套：立式加料；

8、气尘静态混合器1套：采用箱式静态混合器；

9、人工监测进出口2组、测压环2组、透明测压软管1批；

10、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；

11、变频器1套：控制风机转矩调节风量大小；

12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器。

13、 Ø 110连接管路及控制球阀

14、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
