产品型号:

WX-143

产品价格：

76500元

、实验目的：

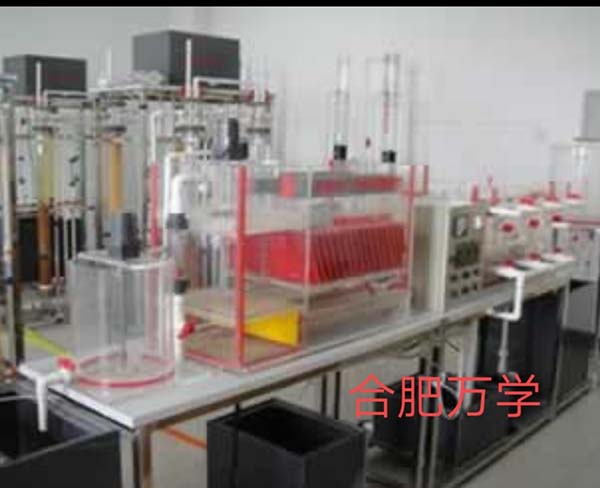

给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：

1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；

2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。

二、主要技术指标及参数：

1、环境温度：5℃～45℃

2、处理水量200 L/h；

3、装置外形尺寸：长6700mm×宽450mm×高1900mm、

4、工作电源：AC220V±10%、50Hz，单相三线制，功率2300W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

2、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

3、机械絮凝池1套、透明有机玻璃材质、厚度10mm、长500mm×宽300mm×高500mm、

4、平流式沉淀池1套、透明有机玻璃材质、厚度10mm、长500mm×宽300mm×高400mm、

5、斜管沉淀池1套、透明有机玻璃材质、厚度10mm、长500mm×宽300mm×高500mm、

6、V型滤池1套、透明有机玻璃材质、厚度10mm、长500mm×宽400mm×高600mm、

7、无阀滤池1套、透明有机玻璃材质、厚度10mm、长450mm×宽450mm×高1500mm、

8、消毒池1套组成。透明有机玻璃材质、厚度10mm、长400mm×宽300mm×高400mm、

9、防腐蚀提升进水泵5台：流量：27～32（L/min)、扬程：3.1～4.3（m）、

10、加药蠕动泵1台、流量范围：0.008-460mL/min、储药槽1个；

11、空气压缩机1台（电源 220V 、功率550W、排气量36L/min，气量容积8L）、

12、进水流量计4只、（量程60-600L/h）；

13、电机搅拌器5套、（功率6W、转速150rpm）、

14、调速器5只、

15、中间水箱5个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

16、台面（白色10mm厚PP板）、

17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

18、配套UPVC连接管道和阀门。

18、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
