产品型号:

WⅩ-135

产品价格

8700元

一、实验目的：

   在电解质溶液中进行电导过程时，实际上同时有化学反应发生。借助于外加电流的作用而发生化学反应，把电能转化为化学能的过程称为电解。利用电解过程中的电极反应和二级反应，可以使水中杂质转化形态，除氧化还原反应外还可以发生其它反应过程，最终达到消除污染的目的。

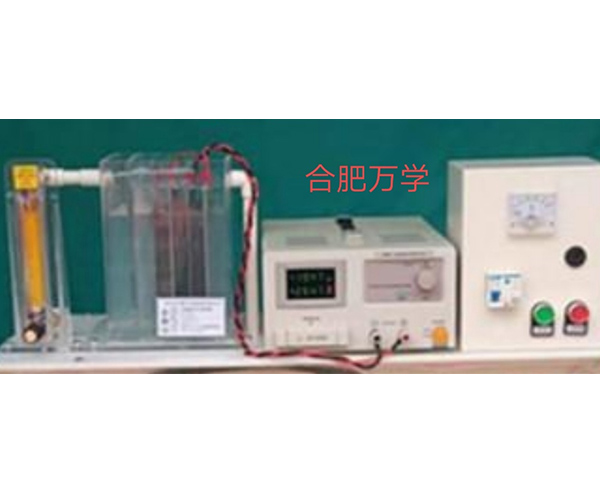

本装置是电解法处理污水的教学演示和动态试验设备。通过试验希望达到以下目的：

1、了解电解法的工作原理

2、了解电解法试验装置的主要组成和电解槽内部构造

3、掌握运行操作方法

4、探讨电压、电流、电解时间、电极间距、愿水浓度和pH值等因素对去除效率和能耗的影响。

二、装置的工作原理：

连接电源正极的电极，从溶液中接受电子，输送给外部电源，对溶液内部它被称为阳极。在溶液中阴离子迁移趋向阳极，并在阳极上给出电子，发生的是氧化反应；阳离子迁移趋向于阴极，并从阴极上接受电子，发生的是还原反应。

若用铜或铁等金属作为阳极，具有可溶性，Al、Fe以离子状态溶入水中，经过水解反应可以生成基络合物并发展成为无机高分子电解质。这类生物可以当作混凝剂对各种含有悬浮物、胶体的污水进行处理。

当电极采用不溶性电极时，电解时在阳、阴极表面可以大量生成氢气和氧气，以微小气泡逸出。在气泡脱离电极从水层中上升的过程中，可以吸附水中微粒杂质浮至水面，经收集后除去。

三、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：5～10L/h

3、工作电压：0-60V（DC）、

4、设计进、出水水质范围：

5、进水BOD5  300～600mg/L    出水50～100 mg/L

6、进水COD   600～1200mg/L   出水100～200 mg/L

7、进水SS  100～300mg/L     出水30～50 mg/L

8、进水pH    6～9           出水6～9

9、装置外形总尺寸：500mm×400mm×1200mm、、

10、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、

四、主要配置：

1、电解槽1套：透明有机玻璃材质、壁厚10mm（250mm×200mm×250mm）、

2、防腐蚀提升磁力进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、

3、转子液体流量计1只、（量程2-20L/H）；

4、直流可控直流电源1套；0~60V、0～5A，输出方式：单路，三位数显，

5、阴阳电极板组成：紫铜板1块、石墨板1块、离子交换膜1只、

6、原水箱和清水箱各1只：白色10mm厚PP板，

7、原水箱配电机搅拌1台、304不锈钢搅拌桨1套：功率6W、转速80rpm；

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
