虹吸滤池实验装置
产品型号:
WX-126
产品价格：
8700元
一、实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1、 了解并掌握虹吸滤池的组成、操作使用方法；
2、 通过实验加深对虹吸滤池工作原理的理解。
二、实验原理：

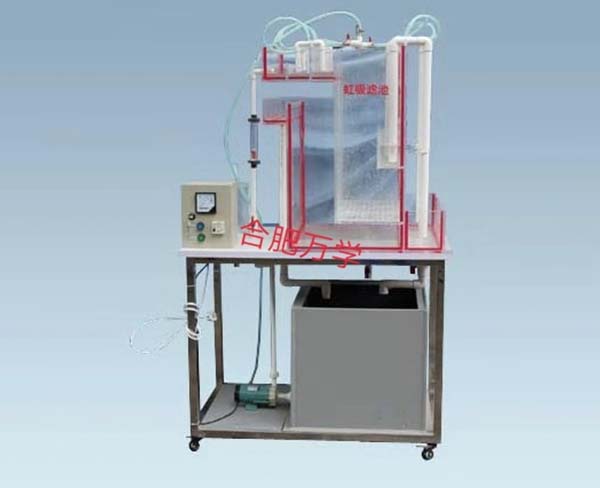

虹吸滤池是采用真空系统来控制进水虹吸管、排水虹吸管工作，并采用小阻力配水系统的一种滤池。虹吸滤池实验装置见图3-23所示。因完全采用虹吸真空原理，省去了各种阀门，只在真空系统中设置小阀门即可完成滤池的全部操作过程。虹吸滤池是由若干个单格滤池构成为一组，滤池底部的清水区和配水系统彼此相同，可以利用其它滤格的滤后水来冲洗本格的滤层。滤池的配水系统是小阻力型，故不须设专用反冲洗水泵。
二、主要技术指标及参数：
1、环境温度：1℃～40℃
2、过滤水量：0.7～1.2m3/h、
3、设计进水浊度：10～20°
4、设计出水浊度：1～5°
5、过滤滤速：8～10m/h
6、冲洗水量（一格）：3.45m3/h（反冲10min）
7、池面积：0.2×0.32＝0.064m2
8、反冲洗水量：0.064m2×15L/s·m2＝3.45m3/h
9、Q＝W·V 0.064m2×8m/h＝0.51m3/h×6＝3m3/h
0.064m2×10m/h＝0.64m3/h×6＝3.84m3/h
10、装置外形尺寸：800m×470m×1600mm、
11、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、虹吸滤池：透明有机玻璃材质、厚度10mm，包含池体、小阻力配水系统、滤料层、进水虹吸管、进水槽、进水堰、集水槽、出水堰、
2、真空泵1台（RS-1型、抽气速：25L/min、功率120W)、冲洗虹吸管、冲洗排水槽、真空系统、冲洗虹吸管等；
3、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
4、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
5、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、
6、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
