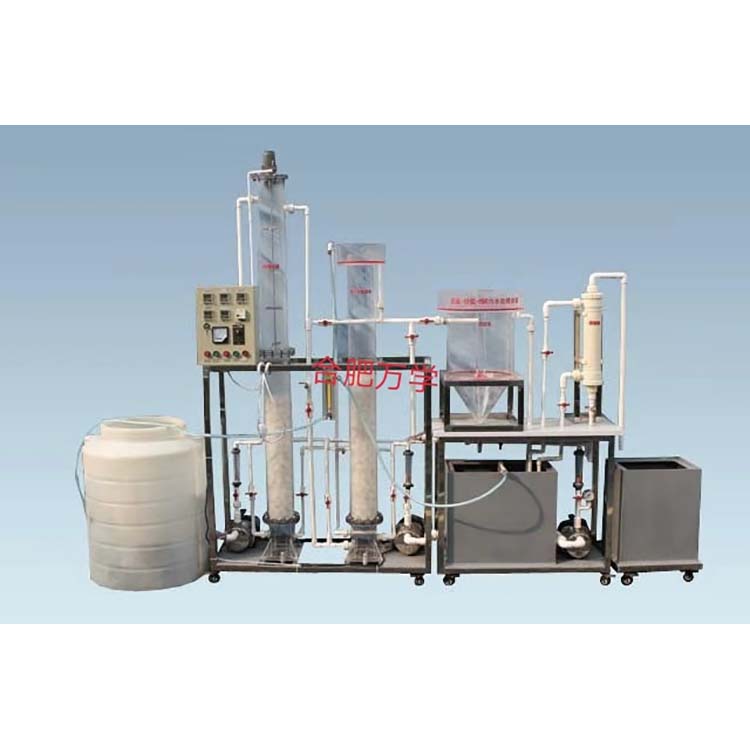

产品型号:

WX-279

产品价格：

24500

一、实验原理和目的：

ABF的工艺流程，在通常的活性污泥过程之前设置一个塔式滤池，它同曝气池可以是串联的，又可以是并联的，但主要是串联。塔式滤池滤料表面上附着很多活性污泥，因此滤料的材质采用聚丙烯圆球，Ø40～Ø50，圆球之间有孔隙率，自然通风好，而且老化时的生物膜脱落后在滤床中不易堵塞。工程中一般塔高4～6m。塔的设计负荷率为3.2kg/m3·d，去除率约65％，冬季处理效果较差，和水温有关。塔的出流含氧量高达6～8mg/L（20℃），混合液需氧速率也高，随废水浓度不同，可达30～300mg/L·h左右。

这里的滤池用鼓风曝气（也可采用表曝），塔是一个强烈的充氧器。因而ABF可认为是一个复合式活性污泥法。

污水流过滤池的时间不到1min，但由于滤料污泥层附着水的存在，实际上污水的逗留时间要长的多。

通过“ABF工艺”实验，希望达到以下目的：

1、掌握活性生物滤池“ABF工艺”的基本操作过程；

2、加深理解该实验的原理；

     3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。

二、主要技术指标及参数：

1、环境温度：  5℃～40℃

2、处理水量：  10～20L/h

3、初沉池：      HRT    1～1.5h

4、混合池：      HRT    3～4h

5、曝气池：      HRT    6～8h

6、二沉池：      HRT    2h

7、进水水质：  CODcr       400～800mg/L    出水水质：        CODcr       40～80mg/L

8、进水水质：  BOD5         200～400mg/L    出水水质：        BOD5         15～30mg/L

9、进水悬浮物：SS   150～200mg/L        出水悬浮物：     SS     18～30mg/L

10、pH值：      6.5～8.5

11、装置外形尺寸：2400mm×500mm×1700mm.、

12、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，250×400×450mm，底板上安装有放空阀，方便将水排净；

3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、初沉池：透明有机玻璃材质、壁厚8mm，Ø250×300mm；

5、混合池：透明有机玻璃材质、壁厚8mm，Ø300×350mm；

6、生物塔式滤池：透明有机玻璃材质、壁厚7mm，Ø150×1200mm；含布水器1只

7、生物曝气池、透明有机玻璃材质、壁厚10mm，350×300×400mm、带微孔曝气管1套、

8、二沉池：透明有机玻璃材质、壁厚5mm，Ø 250×300mm；带污泥回流泵；

9、防腐蚀提升磁力水泵2台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；

10、气泵1台、功率：40 W、最大气量：16L/min，

11、防腐蚀污泥回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

12、流量测量与调节：进水液体流量计1个：量程6-60L/H，

13、流量测量与调节：气体流量计1个：量程250~2500L/h、

14、实验台面（白色10mm厚PP板）、

15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器，电压表、带锁按钮开关、线管等组成，

16、配套UPVC连接管道和阀门。

17、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
