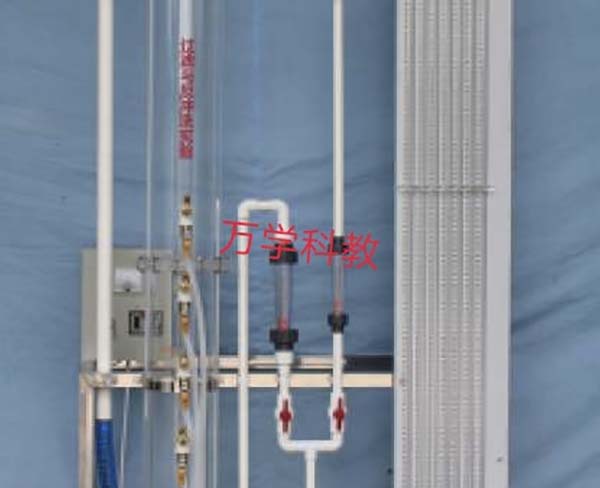

产品型号:

WX一129

产品价格：

7600元

一、实验目的：

过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。

通过实验希望达到下述目的：

1、了解滤料的级配方法；

2、掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；

    3、掌握反冲洗洗滤层时水头损失计算方法

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：0.0628～0.0785m3/h

3、滤速：8～10m/h

4、反冲洗水量：0.42m3/h（反冲洗10min）

5、滤料：粗砂2～4mm  H100      石英砂0.5～1.5mm  H700

6、可以采用大滤帽1只

7、过滤水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h

8、反冲洗水量：0.007854m2×15L/s·m2＝0.42 m3/h

9、过滤柱处理水量：0·15L/h- 过滤柱直径150mm、高度2000mm

10、测压板：高×宽=2000mm×360mm。测压管：ф10mm×2000mm  10根

11、装置外形尺寸1000 mm×600 mm×2600 mm

12、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、滤池过滤柱：透明有机玻璃材质、壁厚6mm，Φ150×2000mm，上设取样口，配优质全铜阀门，带刻度标尺；

2、测压板1块：高×宽=2100mm×260mm，测压管6根：Ø10mm×2000mm；

3、原水箱和清水箱：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

4、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

5、离心泵1台：额定流量2m3/h、扬程15m、功率370W；

6、流量测量与调节：反冲洗流量计1只：0.25-2.5m3/h，污水流量计1只：25-250L/h；

7、滤料30KG、承托层1套、

8、大号滤帽1只；

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门。

11、不锈钢框架实验台。
