产品型号:

WX-128

产品价格：

13800元

一、实验目的和原理：

V型滤池是一种高速新型均粒滤料滤池。

该型滤池已在法国、英国、意大利、以色列等国家的一些水厂采用。国内已有南京、西安、上海等城市采用。它的特定是：采用单层加厚均粒石英砂滤料，深层截污，滤速可达7～20m/h，一般为12.5～15m/h；V型进水槽（兼作反冲洗时原水表面清扫布水槽）和排水槽分设两侧，池子可沿着长度的方向发展，布水均匀；底部采用带柄长滤头底板的排水系统，不设砾石支承层；反冲洗采用压缩空气、滤后水和原水等三种流体，成为一种独特的气、水反冲洗形式。因此，可用最小的水头损失和电耗，而获得理想的冲洗效果。

V型滤池是一种高滤速新型均粒滤料的技术研究，使学生能达到以下目的：

1、了解V型滤池内部构造及工艺流程；

2、加深对设计参数基本概念的理解；

3、可以通过运转测出进、出水浊度，提高操作技能。

二、主要技术指标及参数：

1、环境温度： 5℃～40℃

2、处理过滤水量： 1 m3/h

3、反冲洗水量： 0.57 m3/10min

4、反冲洗强度：（与气一起反冲）6L/s·m2

5、过滤滤速： 12 m/h

6、反冲时间： 10min

7、反冲洗气量：（15L/sm2）1.44 m3/10min

8、装置外形尺寸：1600mm×500mm×1500mm、

9、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护

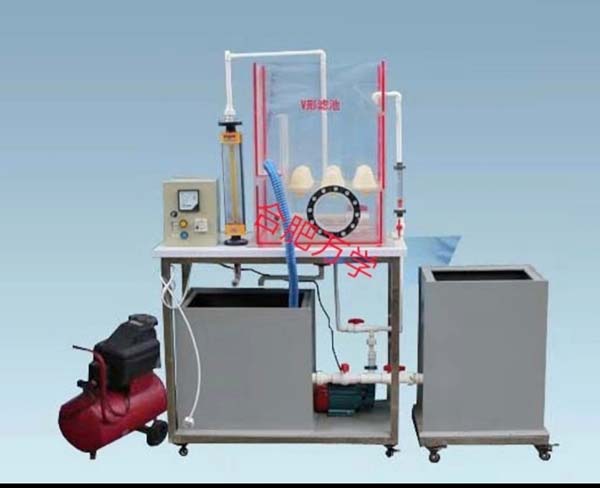

三、主要配置：

1、单格V形滤池1套：透明有机玻璃材质、厚度10mm，包含小阻力配水系统、配气空滤板，气吸管、水冲洗水管、滤料层、进水V型槽、排水槽、清水渠、排水渠等；

2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

4、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、

5、反冲洗水泵1台：流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。

6、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积8L）、

7、大号滤帽9只；

8、流量测量与调节：污水流量1个（量程250-2500L/H），气体流量1个（量程400~4000L/h）；

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
