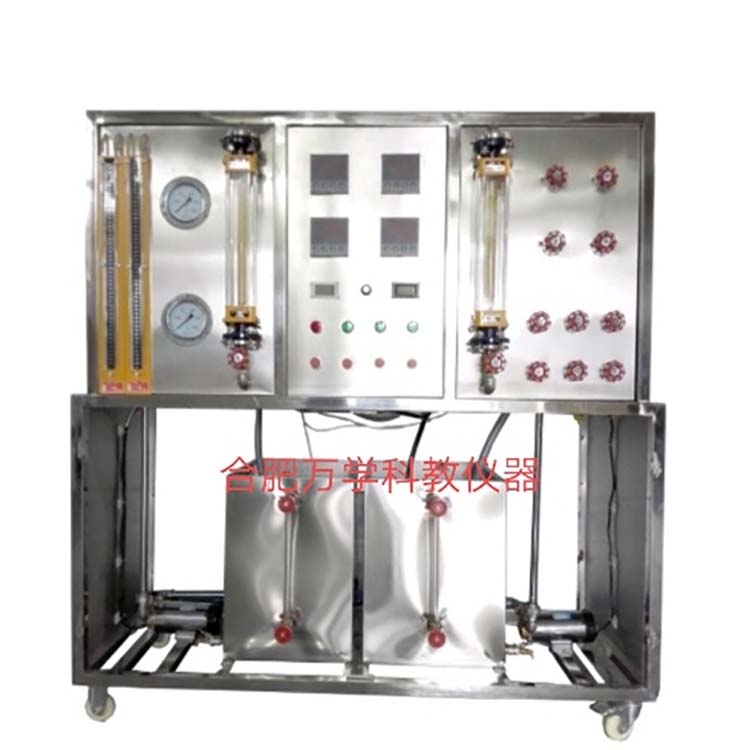

HFWX一604 /II

市场价：31500元

实验目的：

1、了解板式、列管及套管换热器的构造特点及传热性能的差别。

2、掌握各换热器性能测试方法，了解影响换热器性能的因素。

3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

4、掌握流体流速、流量、压力、温度等参数的测量技术。  主要配置：套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热功率由固体调压模块无级调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。

技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。

2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。

3、电加热总功率：≦6.0KW，加热温度：≤80℃。

4、冷、热水泵参数： 流量： 20L/min ，扬程：12m，功率：120W。

5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。6、原水箱：304 不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。

7、热水箱 ：304不锈钢材质，容积：60L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。

8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。

9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。

10、数字II型增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的
