喷管性能实验装置
喷管性能实验装置

 HFWX-601 /II



市场价:38000元

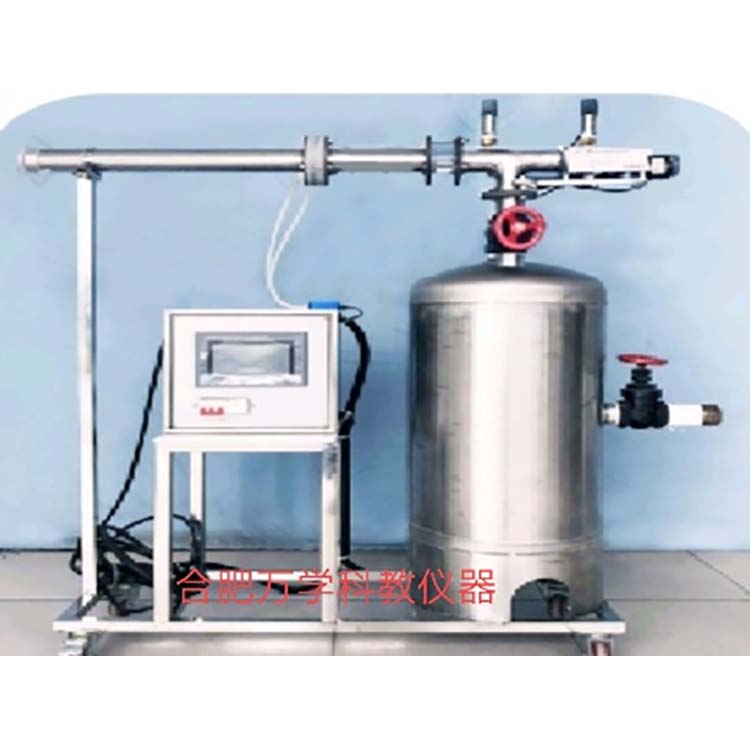

参考图实验目的:1、加深对喷管临界状态的理解。

2、巩固和验证气流在喷管中流动的基本理论

3、了解气流在喷管流动中的压力、流量的变化规律及测试方法.技术参数:

1、输入电源:三相AC380V±10% 50Hz,功率:5.5KW

2、压力测量采用-0.1-0MPa精密真空表,精度0.4级。流量测量采用低雷诺数锥形孔板流量计,喉径  φ20mm

3、喷针直径φ4±0.2mm。稳压罐:直径φ400mm,进气口径Φ63mm,出气口径Φ57mm4、外形尺寸:2000×500×1000mm,外形为不锈钢支架。

5、用户自配仪器,真空泵:抽气速率:54L/s,极限真空:1.33帕,速率:385r/min,功率:5.5KW

6、流量传感器,压力传感器,位移传感器,电气控制配电箱,计算机数据处理软件等。
