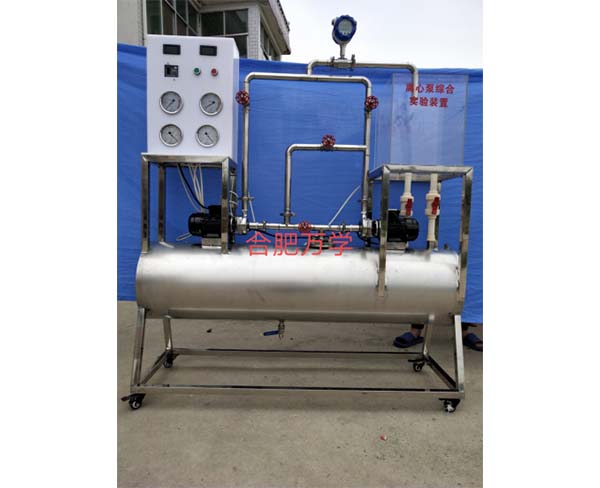

离心泵综合实验台
型号：WX一007
一、工作条件
常温、常压下运行,电源电压AC220V。
二、实验目的
转速测试主要用途：测试离心泵泵特性、水泵汽蚀和水泵的串、并联试验。
三、产品特点
本实验台管路系统采用有ABS管制作，离心式水泵采用低噪音无锈蚀环保型。
四、技术参数
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；
2、离心泵采用不锈钢防腐蚀离心泵，电机额定功率：750W，转速：2900r/min，吸程：8m，效率：34%，最大流量：4.0m3/h，泵进口管管径d：32mm，扬程：11m，实验范围宽，能明显出现空化汽蚀现象；
3、压力表采用Y-100型量程为（0-0.6Mpa）；
4、孔板流量计流量：0～5.5 m3/h；
5、蓄水箱：约80L，不锈钢，防锈、防腐处理 使用寿命达到16年以上，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象；
6、实验所用的流体--水为全循环设计；
7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示；
8、其他：管路、阀门；整体框架：不锈钢材质。
9、外形尺寸：1550×550×1900mm。
