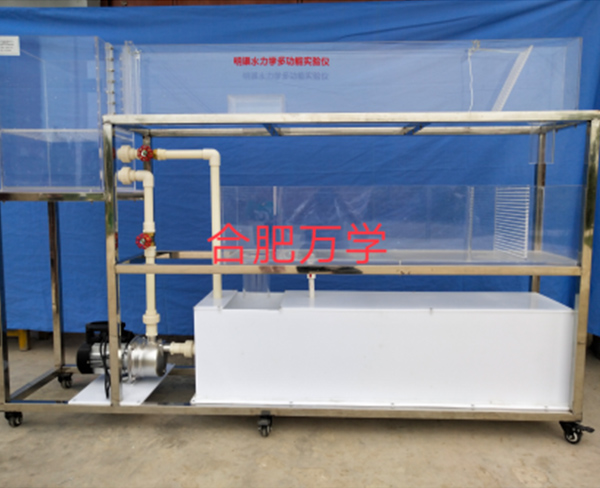

型号：WX-011

 一、工作条件

常温、常压下运行,电源电压 AC220V。

 二、实验目的

 1、可进行堰流，水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验；

 2、可演示薄壁堰、戽流、WES堰、直角进口宽顶堰、圆角进口宽顶堰、闸下出流等水流现象；

 3、可测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数；

 4、可测定底流消能和挑流消能有关参数，验证设计正确性；

 5、通过实验加深对影响糙率因素的理解，绘制均匀流水深和糙率的关系曲线。

三、可开设实验

 1、能为 10多项明渠实验提供教学平台；

 2、薄壁堰、WES曲线型实用堰、有坎宽顶堰、无坎和戽流的堰型和流态演示；

 3、圆角进口和直角进口无侧收缩宽顶堰、WES曲线堰流量因数测量；水跃实验；消能池实验； 消能挑流消能实验和闸下出流实验。

 四、产品特点

 1、实验水槽用有机玻璃制作，槽型设计合理，观察直观；

 2、三角堰流量公式的系数 A、B与理论值误差小，可直接使用；

 3、实验储水槽用塑料板制造，水泵选用了防腐泵。经久耐用、不漏、不锈。

五、技术参数

 1、电源 220V，50HZ，功率 370W；

 2、实验流量 设计流量 Qd=3.2m3/h，最大流量 Qmax=4m3/h；

 3、量水堰流量测量精度 0.02，三角堰零点校验绝对误差 ，测针导轨的不平整度；

 4、精密水位测针：精度 0.02；

 5、外型尺寸：3200×430×1250mm。
