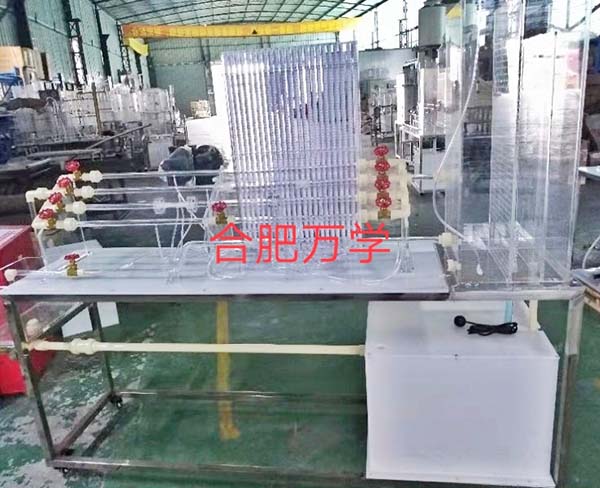

多功能流体力学综合实验台

型号 WX一 001

一、工作条件 常温、常压下运行,电源电压 AC220V 0.5KW

二、实验目的

 （1）沿程阻力系数测定实验； （2）局部阻力系数测定实验; （3）雷诺实验; （4）伯努利方程实验; （5）文丘里流量计测流量实验; （6）孔板实验； （7）毕托管流量实验。

平台结构，可以扩充实验项目,结构小巧,布置合理,采用有机玻璃试验管道,ABS供、排水 管路系统，铜质阀门。

指示液为新型示踪剂（能延时消色，降低管路污染，防堵塞、可自循 环）。

四、技术参数

 1、雷诺管：长 1200mm、内径φ14mm，有机玻璃；

 2、实验所用的流体--水为全循环设计；

 3、柏努利管：总长 1200mm、内径φ14mm，有机玻璃管制作，按两点法求出各有变化点 的动静压头；

 4、沿程阻力管：长 1200mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm；
 5、局部阻力管：长 1200mm、内径φ14mm，有机玻璃制作；

 6、文丘里流量计：对文丘里流量计进行校核；

 7、水泵：流量：7000L/n扬程：5.88m 压差：±600mm 精确度：±5；

 8、计量水箱：透明有机玻璃制作，外壁带有计量刻度;蓄水箱：容积约 60L，3毫米 PVC 制作而成；

 9、示踪剂管路：304不锈钢毛细管，上装 304不锈钢调节开关；指示液：为新型示踪剂， 能延时消色，无沉淀，降低管路污染，防堵塞、可自循环（注：不允许使用红墨水）；示踪 剂盒：70*80mm圆柱形，带上盖，上装指示液盒，指示液为特种化学示踪剂（能延时消色， 最大程度降低管路污染，可自循环）；

 10、外形尺寸：1800×850×1600mm。
