产品介绍

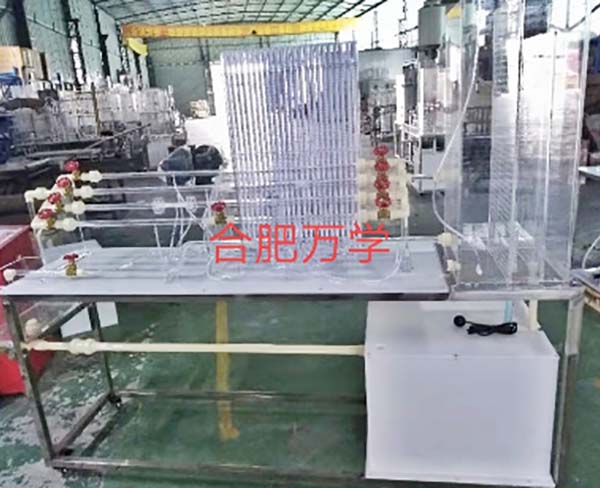

多功能流体力学综合实验台

型号WX一001

一、工作条件

常温、常压下运行,电源电压AC220V  0.5KW

二、实验目的

（1）沿程阻力系数测定实验；

（2）局部阻力系数测定实验;

（3）雷诺实验;

（4）伯努利方程实验;

（5）文丘里流量计测流量实验;

（6）孔板实验；

（7）毕托管流量实验。

三、设备特点

平台结构，可以扩充实验项目, 结构小巧, 布置合理, 采用有机玻璃试验管道, ABS供、排水管路系统，铜质阀门。指示液为新型示踪剂（能延时消色，降低管路污染，防堵塞、可自循环）。

四、技术参数

1、雷诺管：长1200mm、内径φ14mm，有机玻璃；

2、实验所用的流体--水为全循环设计；

3、柏努利管：总长1200mm、内径φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头；

4、沿程阻力管：长1200mm、内径φ14mm，有机玻璃制作，两测压点间的距离：800mm；

5、局部阻力管：长1200mm、内径φ14mm，有机玻璃制作；

6、文丘里流量计：对文丘里流量计进行校核；

7、水泵：流量：7000L/n 扬程：5.88m 压差：±600mm 精确度：±5；

8、计量水箱：透明有机玻璃制作，外壁带有计量刻度; 蓄水箱：容积约60L，3毫米PVC制作而成；

9、示踪剂管路：304不锈钢毛细管，上装304不锈钢调节开关；指示液：为新型示踪剂，能延时消色，无沉淀，降低管路污染，防堵塞、可自循环（注：不允许使用红墨水）；示踪剂盒：70*80mm圆柱形，带上盖，上装指示液盒，指示液为特种化学示踪剂（能延时消色，最大程度降低管路污染，可自循环）；

10、外形尺寸：1800×850×1600mm。
