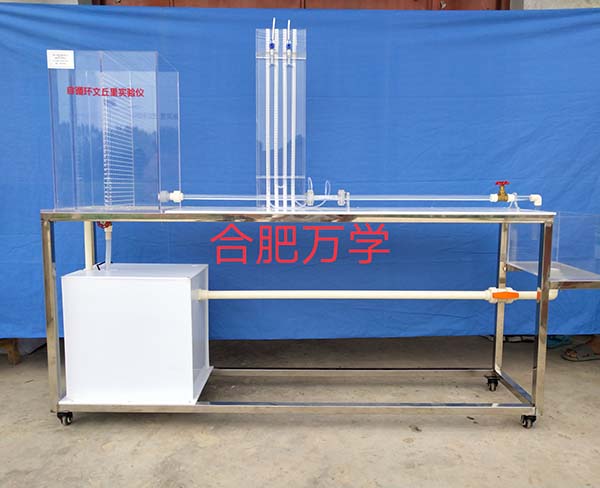

自循环文丘里实验仪
型号:WX一 018
一、工作条件 常温、常压下运行,电源电压 AC220V、功率：100W。
二、实验目的
1、定量测量实验——文丘里流量计的率定及流量因数的测量；
2、定性分析实验——文丘里流量计结构与布置；多孔均压环构造；
3、设计性实验——文丘里流量计最大允许过流量的理论分析与实验；
三、技术参数
1、运行环境：温度 0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；
2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口；
3、文丘里管为φ14，总长 1000mm，有机玻璃制作；
4、PE蓄水箱，容积为：50L；
5、水泵：功率 60W，扬程：8m，额定流量：3000L/h；
6、测压由φ8×600mm的透明有机玻璃管固定在测压架上精制，并带有测量标尺。
7、外形尺寸：1560×400×1400mm。
