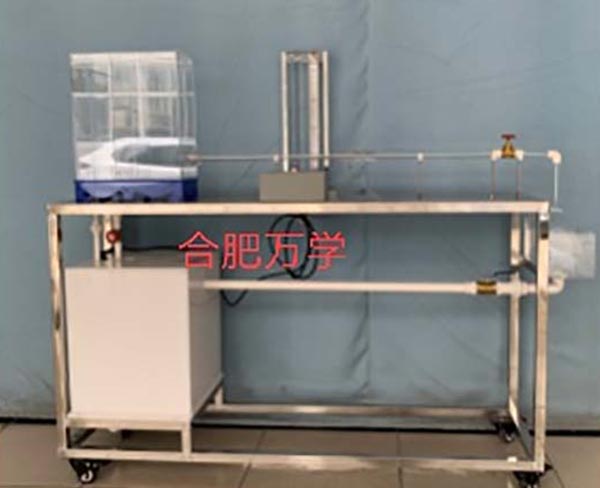

型号：WX一 011

一、工作条件 常温、常压下运行,电源电压 AC220V。

二、主要功能

 1、加深了解圆管层流和紊流的沿程损失随平均流速变化的规律，绘制 lghf～-lg曲线；

 2、掌握管道沿程阻力系数的量测技术和应用压差计的方法；

 3、将测得的 Re-λ关系值与莫迪图对比，分析其合理性，进一步提高实验成果分析能力。

 4、定量测量实验——可对层流和湍流 2个区域 的沿程水头损失因数测量与分析；

 5、定性分析实验——设计测定实验管段平均当量粗糙度 D的实验。

 6、测定等断面直管道中不同雷诺数时的沿程阻力系数，并熟悉流体在管中流动时的能量损 失。

三、技术参数

 1、水泵：功率 60W，扬程：8m，额定流量：10L/min；

 2、实验水箱是由有机玻璃精制而成，并带有稳压溢流口；

 3、蓄水箱：PE板制做而成，容积为：60L；

 4、沿程阻力管：有机玻璃管，Φ14mm总长 1200mm；

 5、运行环境：温度 0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；

 6、测压管：φ8×600mm透明有机玻璃管。

 7、外形尺寸：1560×400×1400mm。 变底坡活动小水槽
