型号 WX一 027

 一.实验目的

 1.用于虹吸工作原理及其应用的实验教学；

 2.弯管流量计工作原理；

 3.虹吸管沿程压力变化；

 4.虹吸阀工作原理；

 5.可用于测量虹吸管真空度，并确定最大真空域；

 6.供定性分析虹吸管流动的能量转换特性，虹吸阀； 7.可演示弯管流量计、沿程损失、局部损失等原理。

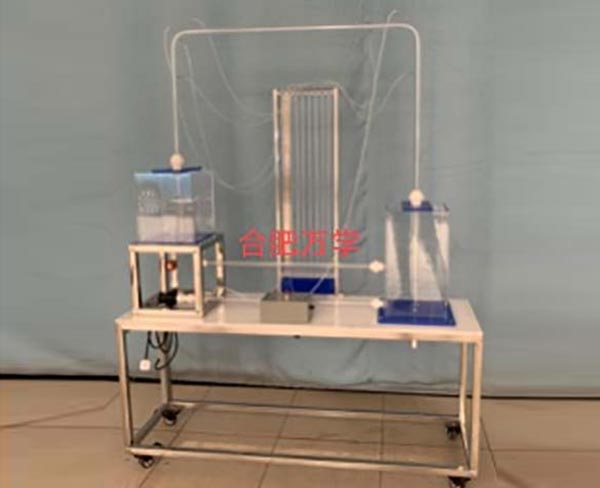

二.技术指标 img1

 1.工作环境：常温、常压，相对湿度：≤90％RH；

 2.工作电源：AC220V，50HZ，功率：90W；

 3.供水最大流量 300ml/s，实验管道流量 0~200ml/s；

 4.装置外形尺寸：1500×450×1900mm。

 三.主要配置及参数

 1.虹吸管：有机玻璃制作，φ32×5mm，循环回水管：有机玻璃制作，外径 25mm，进水管，有 机玻璃制作，外径 20mm；

 2.真空抽气装置，启动时可自动排除管中空气；

 3.水泵：DC24V，功率 86.4W，最大扬程 15m，最大流量 1560L/h；

4.恒压供水箱：有机玻璃，尺寸 250mm×250mm×300mm，回水箱：有机玻璃，尺寸 250mm×250mm×450mm。

 5.测压板：φ8×1mm，有底调式、移动滑尺与校准镜面的多管（含真空度测定）的组合测压计， 可直接显示测量各测点的真空度及压强分布，测量范围 0~500，精度±0.01；

 6.电源控制系统：双面亚光密纹喷塑电控箱 1只、带灯自锁按钮开关、线槽等组成，控制箱面板 采用铝质凹字技术制作。

 7.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
