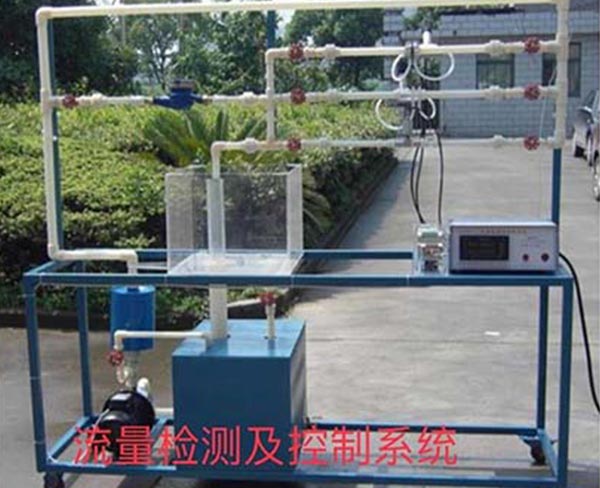

型号 WX一 026

一.实验目的

通过标准电磁流量计，涡街流量计和涡轮流量计来校核自制文丘里流量计和孔板流量计。

 二.技术指标

 1.装置工作环境：常温、常压下运行。

 2.工作电压 AC220V，总功率 3KW。安全保护：具有接地保护、漏电保护、过流保护。

 3.装置外形尺寸：1950×550×1900mm。

 三.主要配置及参数

 1.电磁流量计：口径 32，量程 30L/h，压力 1.6MPa，系数 1.4714，衬里：四氟，电极 316L， 精度 0.5级，供电 220VAC。

 2.涡街流量计：精度 1.5，温度 150℃，压力 2.5MPa，流量范围 16m3/h。

 3.涡轮流量变送器：耐压 6.3MPa，输出 4～20mA，量程 0.8～8m3/h，连接：螺纹，精度 0.5%。

 4.孔板： 文丘里流量计：

 5.测点稳压罐：有机玻璃，配置铜放气阀。

 6.不锈钢耐腐蚀离心泵：功率 0.75KW，配管内径（进/出）32/25mm，电压 220VAC，电流 3.96A，

额定流量

 7.2m3/h，额定扬程 12.5m，转速 2900r/min。

 8.水泵出口稳压罐：不锈钢，直径 200mm，高 200mm。 9.不锈钢加热水箱：WZP-230，PT100热电偶，电加热器 1.5KW，双液位计。
