自循环流动演示仪
型号：WX-023
一、工作条件
常温、常压下运行,电源电压 AC220V100W。
二、主要功能

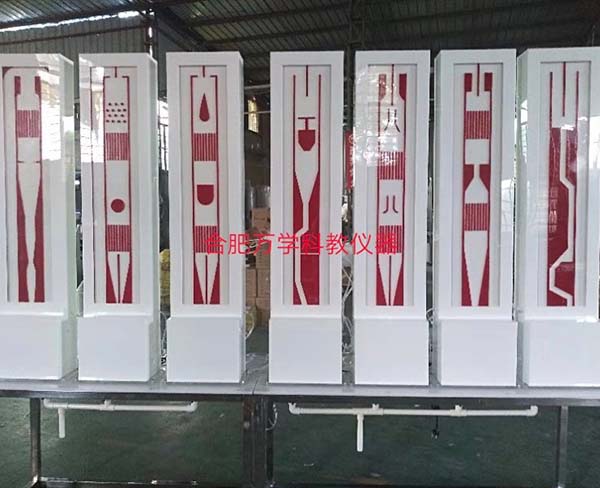

以自循环多流道组成试验区，以气泡为示踪介质，利用光折射技术，演示 30余种流谱图案及相 关原理。如：演示内流场的漩涡形成、边界层分离、介质传输、水塞等流道流谱；演示外流的尾 迹形成、卡门涡街、传质传热等流场流谱；演示射流元件、附壁效应与射流控制原理等流型流谱。 三、技术参数 1、装置可演示七组
不同类型的边界：
① 圆柱绕流、直角弯道：显示流体在驻点处的停滞现象；边界层分离状况及卡门涡街。水流流 过直角弯道时，转弯处流线越靠近弯道，内侧的流速越慢。
② 桥墩绕流、圆角弯道：显示水流在桥墩后流区的卡门涡街现象。水流通过圆角弯道的流线与 直角弯道相比较顺畅。
③ 突扩突缩：先是在突缩时仅在拐角处出现漩涡，在突扩处出现强烈的旋涡区。
④ 渐扩渐缩：在渐缩管看到流线的逐渐收缩，在渐扩处看到因边界层分离而产生的明显旋涡现象。
⑤ 孔板：显示孔板前流线收缩，汇集在孔板的锅留孔口处，在拐角处有小旋涡，孔板后水流逐 渐扩散，在主流区周围形成较大的旋涡回流区。
⑥ 机翼：显示水流在机翼前端驻点即尾端的汇流和两侧流线疏密分布状况。
⑦ 自由紊动射流：显示射流离开喷嘴后，不断卷吸周围的流体，形成旋涡，产生强烈紊动，使 射流向外扩散。
2、演示装置尺寸:宽 250mmX厚 110mmX高 1300mm； 3、水泵:标配 流量 6500H/L扬程 5M功率 135W(单组)
