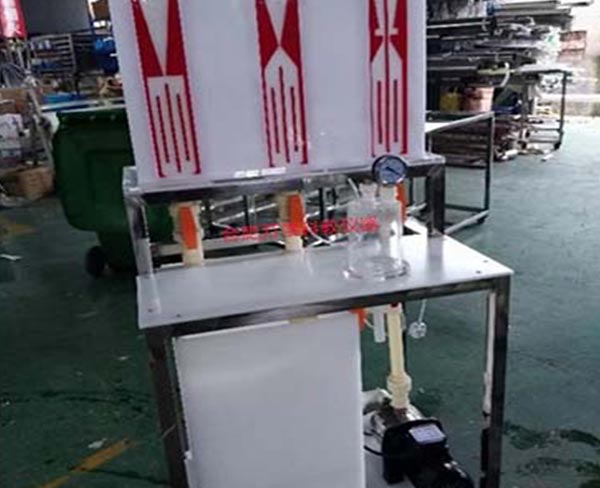

自循环紊动机理实验仪
型号 WX一 025
一.实验目的
1.用于紊动发生机理的实验教学。
2.自循环，紊动涡染色显示后又可自动消色，演示层流、波动形成与发展、波动转变为旋涡紊动 的全过程。
二.技术指标 img1
1.具备紊动涡染色显示后又可自动消色技术，能保证工作液体自循环。
2.供水最大流量 300ml/s，实验管道流量 0~200ml/s。
3.装置外形尺寸：1500mm×500mm×800mm。
三.主要配置及参数
1.有机玻璃制作的自循环供水系统、剪切流道显示面、染色液容器、消色液容器和 T5—LED光 源等主要部件。
2.供水系统采用高性能节能水泵，抗腐蚀 ABS全封闭防水绝缘安全外壳水泵，功率 40W,扬程 2m，T5—LED光源。
3.电源控制系统：双面亚光密纹喷塑电控箱 1只、带灯自锁按钮开关、线槽等组成，控制箱面板 采用铝质凹字技术制作。 4.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
