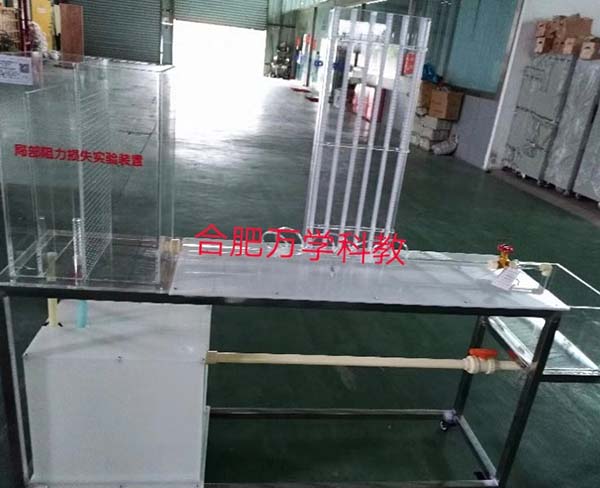

型号：WⅩ-009

 一、工作条件

常温、常压下运行,电源电压 AC220V100W。

 二、实验目的

 1、流量电测实时显示与手测功能并存，实验内容多功能；

 2、定量测量实验——突扩与突缩局部水头损失及损失系数；

 3、定性分析实验——局部阻力测量的三点法、四点法的方法比较；

 三、技术参数

 1、有机玻璃稳压水箱 350*180*470mm,带有稳压溢流板，直径 2.0mm 孔距 10mm平均分 布，表面光滑透亮、无毛刺；

 2、水泵：功率 60W，扬程：8m，额定流量：10L/min；

 3、局部阻力管 1：φ32mm，L=300mm；φ20mm，L=270mm； φ20mmL=480mm；

 4、PE回水箱 340*460*400mm,PVC回水管路直径 25mm,配套 PVC阀门；

 5、运行环境：温度 0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；

 6、有机玻璃测压板 200*35*600mm，滑尺校准，上装 14根φ8×600mm有机玻璃管测压管。

 7、须在验收现场，按照实验步骤准确测定流动管道突然扩大与突然缩小的压力损失，并据此得 出该管径下的阻力系数，并且多次测定结果应无较大差距。

 8、外形尺寸：1560×400×1400mm。
