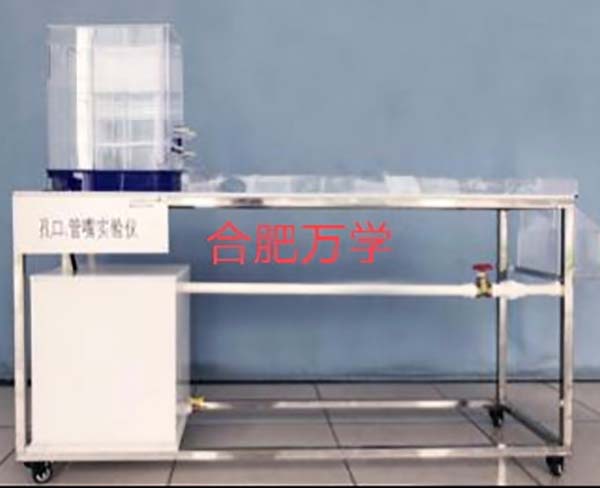

自循环孔口管嘴实验仪
型号：WX一 008
一、工作条件
常温、常压下运行,电源电压：220V功率：100W 。
二、实验目的
1、掌握孔口与管嘴出流的流速系数、流量系数、侧收缩系数、局部阻力系数的测量技术；
2、可做等径孔口和管嘴在相同水深下的出流对比实验，定性、定量试验；并可观察测试管嘴的 负压值；
3、演示孔口与管嘴间和不同孔口间的出流现象。
三、技术参数
1、供水泵：采用低噪声无锈蚀环保型增压水泵，最高扬程：8m，额定流量：12L/min，功率： 60W；
2、稳压水箱、计量水箱、回水水槽：均由透明有机玻璃精制而成；可连续操作；
3、孔口、管嘴：由有机玻璃精制，孔口：圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小 孔口出口孔径 f12±0.2mm。 4、外形尺寸：1560×400×1400mm。
